Acoplamento Linear – Série EZ2
Com cubo de fixação dividido
9 - 25,000 Nm
Característica do produto
- Fácil instalação e remoção
- Para cobrir distâncias maiores entre as extremidades do eixo
- Comprimentos padrão de até 4 metros
- Não são necessários rolamentos de suporte intermediários
Materiais
- Cubos: até a série 450 – alumínio de alta resistência; a partir da série 800 – aço; a partir da série 2500 – GGG40
- Tubo intermediário: até a série 450 – alumínio de alta resistência; a partir da série 800 – aço, versão CFRP opcional

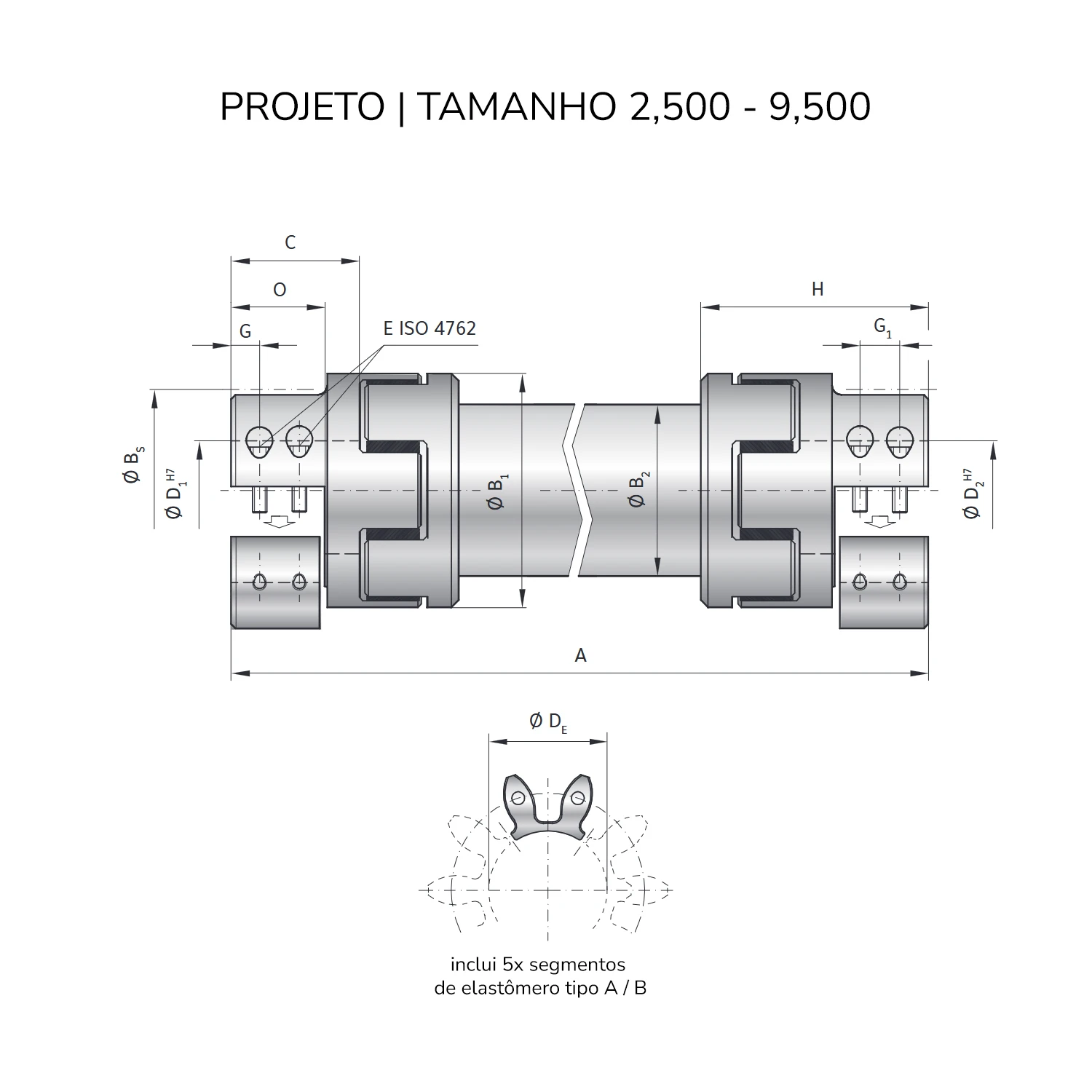

Projeto
- Dois cubos de fixação divididos, com dois parafusos de fixação em cada um, e mandíbulas de acionamento côncavas
- Os dois corpos de acoplamento são fortemente conectados com um tubo intermediário otimizado para alta circulação
Faixa de Temperatura
- -30 °C a +100 °C (-22 °F a +212 °F)
