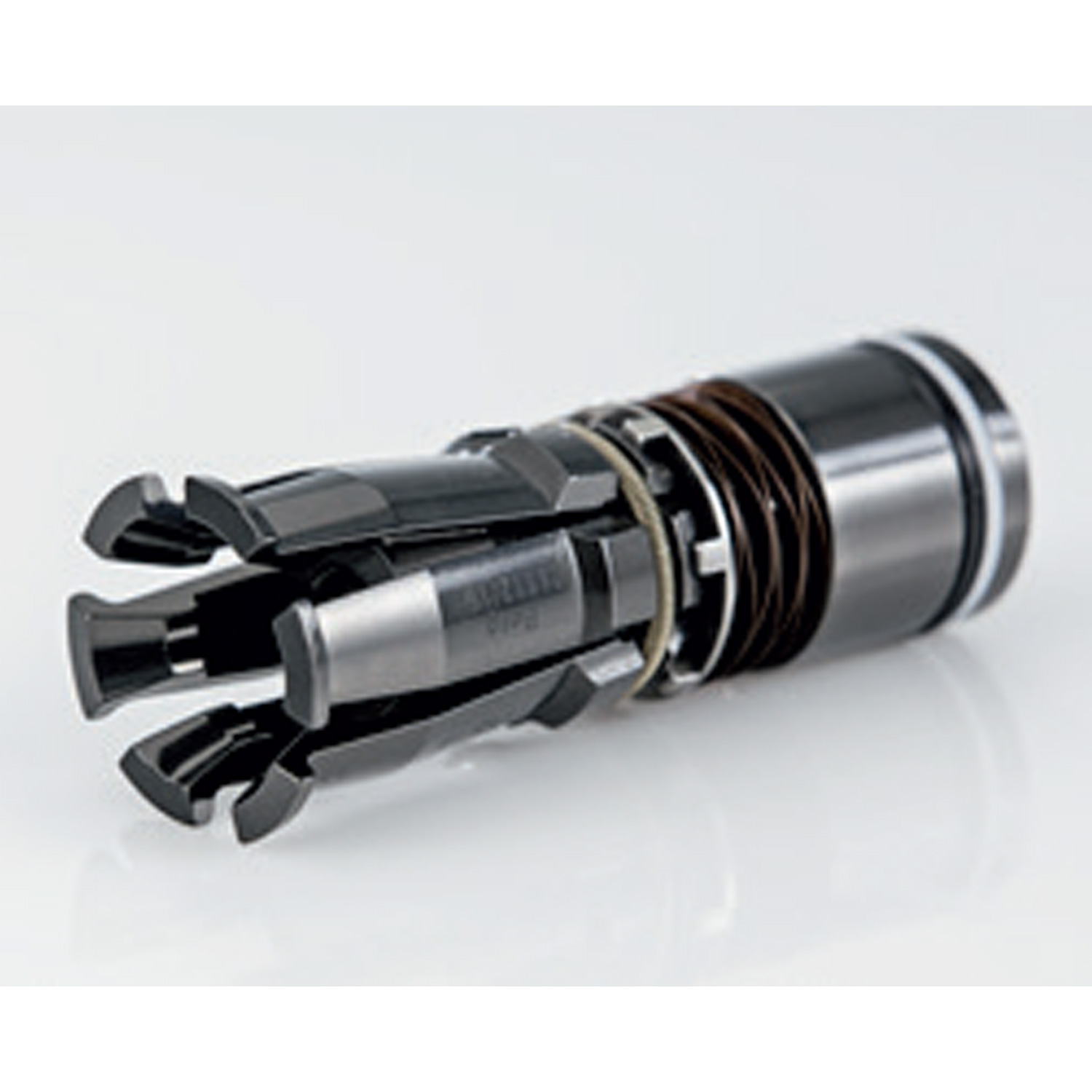

Tipo SSKV

Característica do produto

As pinças SSKV combinam fixação confiável de ferramentas cônicas íngremes com a demanda do mercado por fusos compactos modulares.

A interface entre o elemento de fixação e a ferramenta é formada por pinos/parafusos de tração padronizados de acordo com DIN, ANSI, MAS, JIS e ISO.

A amplificação de força integrada permite reduzir o tamanho da unidade geral de fixação da ferramenta para que altas forças de fixação sejam garantidas mesmo em fusos compactos motorizados e acionados por engrenagem.

Forças de atuação reduzidas também permitem o uso em fusos modulares.

Função Durante a fixação (direção de tração), os segmentos de fixação são puxados para fora atrás dos ombros de fixação no eixo do fuso. A inclinação cônica do parafuso de tração localizado centralmente aumenta a força de atuação, alcançando uma força de fixação que é muitas vezes maior.

Além disso, um parafuso de travamento permite ajuste e fixação infinitamente variáveis da pinça na posição de ejeção.

Consistência máxima da força de fixação graças ao revestimento de superfície especial (sem necessidade de relubrificação).

Baixas forças de atuação graças ao alto fator de amplificação de força, com fácil instalação e remoção.

Podemos fornecer em versão curta para sistemas de fixação de ferramentas ainda mais compactos, por exemplo, em cabeçotes de fresagem, com sistema de transferência de refrigerante.

Como pinça de reparo se o contorno do fuso interno precisar ser retrabalhado.

Com geometrias específicas do cliente para pinos/parafusos de tração especiais.
