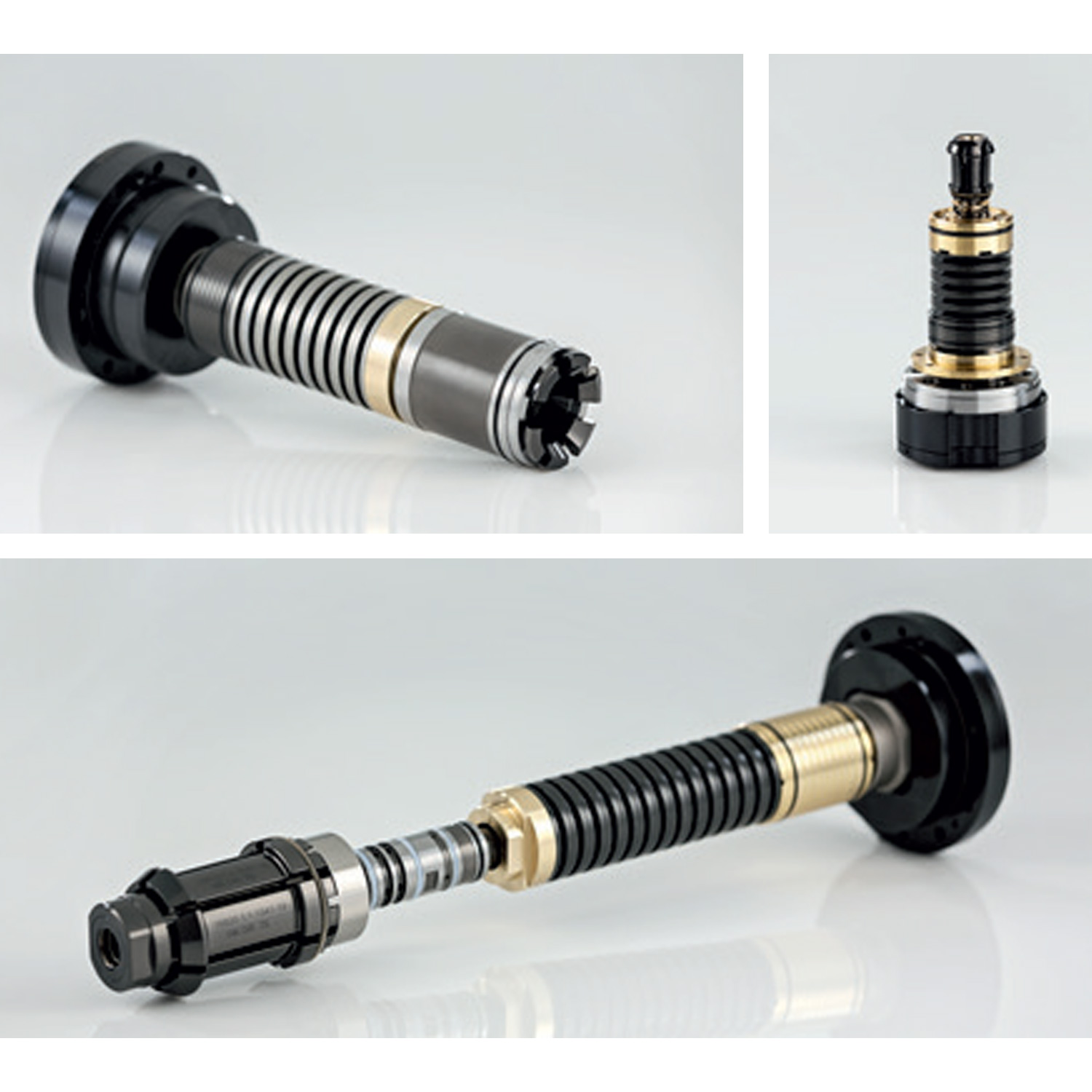

Sistema de Fixação de Ferramentas do Tipo Mecânico Modular

Característica do produto

Transferência intermediária

No projeto mais simples, a pinça é conectada diretamente ao tubo de tração.

O meio de resfriamento e o ar de sopro são direcionados centralmente para a ferramenta por meio de um furo passante.

Para limpar interfaces com contato de face, é possível guiar o ar por uma peça de conexão descentralizada para o cone enquanto o sistema está na posição de troca de ferramenta.

Como alternativa, usamos pequenos alojamentos de válvula, que podem ser substituídos na frente junto com a pinça.

A vantagem desta versão é um furo ininterrupto com uma grande passagem para o porta-ferramentas.

Os alojamentos de válvula distribuem o ar de limpeza para os canais de sopro e bloqueiam o suprimento de ar, que fluí separadamente pelo eixo do fuso, de modo que nenhum meio de resfriamento possa entrar no fuso ou no pacote de molas durante a operação.

Atuação

Os pacotes de molas BERG são livres de manutenção durante a vida útil e, simultaneamente, têm alta resistência e são totalmente testadas.

Elas são fornecidas como um grupo de montagem pronto para instalação com tubo de tração, transferência intermediária e pinça.

Uma característica é a camada única de molas de disco com folga severamente restrita em relação à barra de direção, levando à consistência de força ideal por um lado e excelente qualidade de equilíbrio estável por outro.

A alta densidade de energia permite a construção de fusos compactos.

Nossos pacotes de molas permitem configuração extremamente flexível e são sempre adaptadas precisamente aos requisitos específicos do cliente, como espaço, força de fixação ou ciclos de carga.

Vida útil > 5 milhões de ciclos de carga.

Molas de disco de aço inoxidável para proteção contra corrosão.

Com detecção de curso de fixação integrada ou preparado para a detecção de curso de fixação do cliente.

Como cartucho de instalação para montagem rápida pela frente.

Com tubo de transferência de refrigerante.
