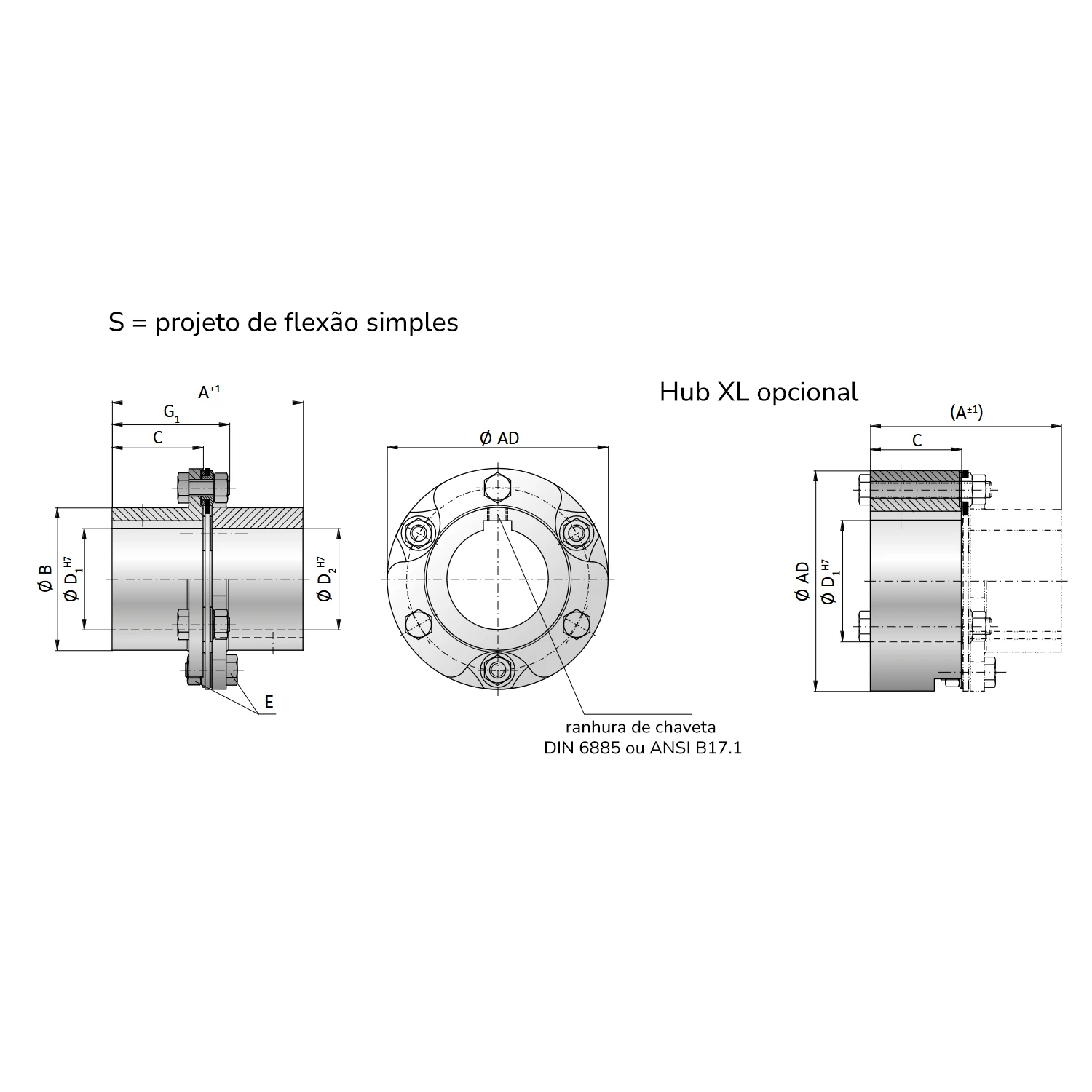

Acoplamento de Lâminas – Série LP1 S
Com montagem em rasgo de chaveta; flexão simples
350 - 50,000 Nm
Característica do produto
- Rigidez torcional extremamente alta
- Livre de desgaste e manutenção
- Compensa apenas o desalinhamento axial e angular
Materiais
- Conjunto de discos: aço mola altamente elástico
- Cubos: aço de alta resistência
Projeto
- Dois cubos de acoplamento usinados com precisão com montagem de chaveta
- Conexão ao conjunto de discos por meio de buchas e parafusos de alta resistência
- Retenção axial dos cubos no eixo com parafusos de fixação DIN 916
- A partir da série 25.000, devem ser usados parafusos/superparafusos de montagem
Faixa de Temperatura
- -30 °C a +100 °C (-22 °F a +212 °F)
